拱形屋顶技术特点与发展空间

大家都知道杰达钢构所做的拱形屋顶目前在市场上占领了一席之地，技术也比较成熟，目前我们江苏80%的粮库仓间罩棚，只要是拱形屋顶结构的，都是我们杰达钢构施工的。因为只要您在百度上搜索我们拱形屋顶仓间罩棚，100%您能看到杰达钢构，而且杰达钢构是江苏本地的钢结构，公司有钢结构资质，所以收到了工程总承包施工方或者粮库领导的认同，毕竟是江苏本地的施工单位，而且工资实力也还行，大家对我们的拱形屋顶业务能力与生产能力都信赖有加。

我们公司一共有5台拱形屋顶生产设备，生产能力是完全能满足江苏本地的仓间罩棚建设需求的，毕竟每台设备一个月就能生产加工1万平方的拱形屋顶，而江苏全年拱形屋顶结构仓间罩棚建设量或许也不到1万平方。所以我们公司的工程主要还是在外地的。

本文杰达钢构的技术员树大林先生向大家讲解一下拱形屋顶结构的特点。

我国网架、网壳等空间钢结构的推广应用，不论是工程数量还是覆盖建筑总面积，在国际上都是名列前茅的。但是这些结构往往有其不足之处。首先结构本身制作、安装复杂，结构施工工期长。其次这些结构的屋面防水、屋面围护结构的自重，都是制约工程总造价的因素。虽然理论上这类空间结构用钢量小，自重轻，但是有时上述问题解决不好，工程总体经济效益也不太理想。拱型结构以其全截面均匀受力使材料的潜能得以充分发挥，从而节约材料，实现结构可靠性与经济性的较好统一。就房屋结构而言砌块拱屋顶、钢筋混凝土拱壳及各种材质的拱网壳等拱型结构已广为建筑师和结构师们所熟悉和接受。50年代，国际上一些结构师们从自然界植物表皮纹理的结构造型中受到启发，研制出一种新型屋顶结构即金属拱型波纹屋顶。这种结构造价低廉，施工速度快，使用效果良好，因而吸引了越来越多的研究者，特别是计算机数控的引入，更使这种结构的设计、制作简便易行。但这种结构的科研及成型机组的研制、生产仅限于西方的几家公司。这对于金属屋顶的发展及进一步推广是极为不利的。为填补我国的这项空白，北京市银河金属屋顶成型技术研究所与天津大学土木系空间结构研究室联合，研制出了我们自己的金属拱形波纹屋顶（这里称银河屋顶），并开发出与之配套的成型机组。日前，该屋顶的设计、制作与安装技术已通过鉴定。

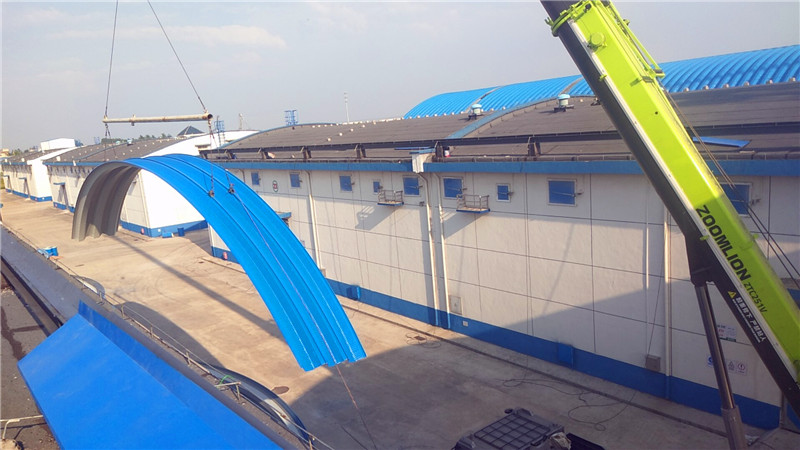

银河屋顶是由彩色镀锌钢板通过银河金属屋顶成型机连续冷模辊压成直型槽板和带有横向波纹的拱型槽板，然后用银河自动封边机将若干这样的槽板连接成整体，并吊至屋顶圈梁安装就位而形成的。银河金属屋顶成型机组是制作银河屋顶的专用机具，由银河金属屋顶成型机和银河自动封边机组成。该屋顶一改传统板架（屋面板和屋架）屋顶的结构形式，集受力、围护功能于一身，很大限度地利用材料，实现了结构安全性与经济性的统一。
